自动门专用电源，尺寸：305*58*50
详细介绍：
一、 简介

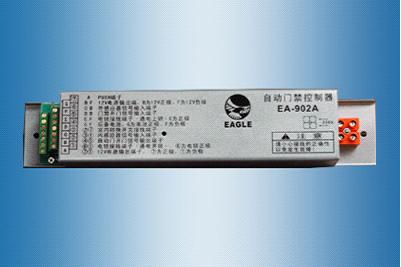

鹰高门禁控制器是专门为自动门门禁系统设计的最新型服务控制器，它的人性化的设计方法，将使你在安装自动门门禁统时更快捷、更安全、更合理，也使用户使用时更方便、实用。
二、 端子说明
1、 CB外感：自动门外感应器信号输入端子，传输外界移动物体信号并受室内转换开关控制，在室内转换开关处于闭合状态时，能把外感应器的开门信号传输给自动门，使门扇自动打开，当室内转换开关处于断路状态时，中止感应信号传输，从而达到限制人员进入的目的；
2、 ƒ内感：自动门内感应器信号输入端子，在接受到感器的开门信号或提供短路信号。给此端子，可令自动门将门扇自动打开，并且此端子不受其它端子控制因此可接室内开门开关和作为转换门扇常开或自动的转换功能端子；
3、 ‚室内转换开关：自动门禁控制器的功能转换端子，通过简单的开关转换可随意使自动门在自动模式和门禁模式之间切换；当开关闭合时，电锁处于断电状态同时外感应器起作用，自动门处于自动模式，当开关断开时，电锁上锁，同时外感应器失效，自动门处于门禁模式，外部人员需通过输入正确的门禁信号方能进入；
4、 DB门禁开门信号输入端子，当外接门禁系统（如密码、遥控、感应机等）输入正确信息提供一对短路信号给此端子可使自动门打开。也可与开门按钮连接；
5、 †电锁：常开性直流12V电源端子，正常状态下不带电压，当外接门禁输入正确信息后，此对端子变成带12V电压，可接通电开锁型电锁；†为接电锁正极，为接电锁负极；
6、 EF12V：常带电直流12V电源端子，可做为使用电压为直流12V的门禁系统的使用电源；E为+12V，F为负极；
7、 „…自动门：开门信号的输出端子，接自动门的检测信号端子；
8、 A：PUSH 此端子可直接与门禁系统的PUSH信号输出端子连接；
9、 利用遥控器，实现更多的增值功能。按A键： 自动门常开；按B键，自动
10、 门常锁；按C键，自动门处于门禁模式；按D键，自动门处于自动模式。 |
