单门感应密码门禁一体机使用说明书



产品特性:

工作电压:DC12V

开锁电流:〈1000mA

静态电流:〈60mA

存储容量:250个标准用户

读卡距离:5~15cm

用户卡类型:H4100卡(EM卡)

工作温度:-10°C~70°C

工作湿度:10%~90%

尺    寸:117 x117x21mm







安装说明:

卸下固定面板与底版的十字螺丝,取下底版,使用随机配备的胶塞和螺钉将底版安装在预控制出入口的入口侧墙壁。请注意一体机的上下方向。

RK2018门禁一体机系统接线图:

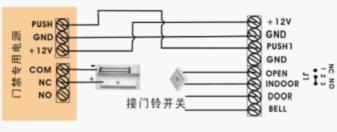

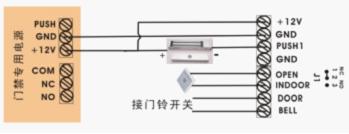

接线方式一                     接线方式二

注意:上电前必需确认电源电压(DC12V)和电源的正负极性!

说明:防撬报警开关在电路板右下角,闭合禁声,弹开蜂鸣器连续短鸣报警。

具体操作说明:

一、 门禁控制器一体机初始化方法:

1. 关闭电源,J6的第2脚和第3脚连接。

2. 接通电源,蜂鸣器连续短续鸣响报警,POWER(红)灯、OK(绿)灯、MODE(橙)灯齐闪烁。

3. 断电,再接通电源,POWER(红)灯、OK(绿)灯、MODE(橙)灯齐闪烁。等待J6的开关转换。

4. J623脚断开,12脚接通。

5. 门禁一体机初始化完成,蜂鸣器鸣响一声,门禁一体机进入用户使用状态。

说明:初始化操作仅修改一体机系统密码为缺省密码12345(即为出厂默认密码),其它数据不会被删除。

二、 继电器输出设置方法:

1、 PUSH1为继电器干触点输出。

2、 J1NO脚连接,PUSH1GND常开(继电器动作时,PUSH1GND接通)。

3、 J1NC脚连接,PUSH1GND常闭(继电器动作时,PUSH1GND断开)。

三、 门禁一体机编程方法:

1.“#”键:功能键,进入编程模式

1)按“#”字键,POWER(红)灯、OK(绿)灯、MODE(橙)灯齐闪亮。

2)输入5位系统密码,蜂鸣器鸣响一声,POWER(红)灯和MODE(橙)灯亮、OK(绿)灯熄灭,门禁一体机进入系统编程状态。

2.“0”键,加入卡+密码型用户

1)按“0”字键,MODE(橙)灯亮、POWER(红)灯和OK(绿)灯熄灭。

2)输入4位用户号,OK(绿)灯亮,输入号有效。

3)读取需登录的用户卡,蜂鸣器短鸣响一声,输入6位用户密码,蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,MODE(橙)灯和POWER(红)灯亮,用户登录成功。

注意:卡+密码是指用户开门需要读卡并正确输入6位相应的用户密码!

3.“1”键,修改系统密码

1)按“1”字键,MODE(橙)灯亮、POWER(红)灯和OK(绿)灯熄灭。

2)用户输入5位数字密码(如:88888),输入完毕,蜂鸣器短鸣响一声,OK(绿)灯闪亮一次熄灭,MODE(橙)灯和POWER(红)灯亮,密码修改成功。

注意:该系统用户密码需妥善保存,再次进入系统编程模式时需要输入该系统密码,如果忘记密码,请执行初始化操作规程,将系统管理密码初始为出厂默认密码12345即可。

4.“2”键,加入卡或密码型用户

1)按“2”字键,MODE(橙)灯亮、POWER(红)灯、OK(绿)灯熄灭。

2)输入4位用户号,OK(绿)灯亮,输入号有效。

3)读取需登录的用户卡或输入6位用户密码,蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,MODE(橙)灯和POWER(红)灯亮,用户登录成功。

注意:卡或密码是指用户开门需要读卡或正确输入6位相应的用户密码即可!

5.“3”键,删除单个用户

1)按“3”字键,MODE(橙)灯亮、POWER(红)灯和OK(绿)灯熄灭。

2)向门禁一体机出示要删除的卡片或输入需删除的4位用户号,蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,MODE(橙)灯和POWER(红)灯亮,用户卡删除成功。

6.“4”键,删除全部用户

1)按“4”字键,蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,MODE(橙)灯和POWER(红)灯亮,全部用户数据删除成功。

7.“5”键,修改开门时间

1)按“5”字键,MODE(橙)灯亮、POWER(红)灯和OK(绿)灯熄灭。

2)输入两位开门时间数值(00~99秒),蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,MODE(橙)灯和POWER(红)灯亮,开门时间设置成功。

8.“8”键,修改用户密码

1)按“8”字键,MODE(橙)灯和POWER(红)灯亮、OK(绿)灯闪亮一次熄灭。

2)输入6位原用户密码,蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,输入6位用户新密码,蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,用户密码修改成功。

9.“6”键,退出系统编程模式

     蜂鸣器长鸣响一声,OK(绿)灯闪亮一次熄灭,POWER(红)灯亮,MODE(橙)灯熄灭,门禁一体机退出系统编程模式,进入正常工作状态。

说明:在加入用户的过程中如果蜂鸣器短鸣响三声,表示该用户号已被登录;如果蜂鸣器间歇长鸣响四声,表示存储区已满,均不能再登录。如果蜂鸣器连续短鸣响三声,表示该卡或密码已被登录,不能再重复登录。如果蜂鸣器发出5次两短一长鸣响报警声,则表示系统存储器读写出错。如果遇到输入错误或操作错误,门禁一体机将会出错报警长鸣三声退出到正常工作使用状态。

四、 门禁一体机使用方法

门禁一体机编程完成后,进入正常工作使用状态,POWER(红)灯亮,OK(绿)灯和MODE(橙)灯熄灭。使用方法如下:

1. 将用户卡接近一下门禁一体机或连续输入6位用户密码,蜂鸣器长鸣响一声,OK(绿)灯亮,POWER(红)灯熄灭,开门成功,在设定的开门时间内,灯指示状态不变。

2. 如果蜂鸣器短鸣响三声,POWER(红)灯连续闪亮三次,则表示该卡或密码为非法用户,不能开门。

3. 如果某用户为卡+密码型(登录用户时设置),要求在正确读到卡以后,如果是有效卡,则蜂鸣器长鸣响一声,OK(绿)灯闪动,提示用户马上输入相对应的用户密码;如果是无效卡,则退出等待再重新读其它卡。

注意:本门禁一体机同时支持卡开门,密码开门,读卡+密码三种开门方式。在开门状态下不能读卡,在按键用户密码输入过程中,不能同时读卡操作。

五、 包装清单

1. 门禁一体机C103一台;

2. 门禁一体机说明书一份;

3. 固定胶塞、热缩管和固定螺丝若干。
