多功能扩展器

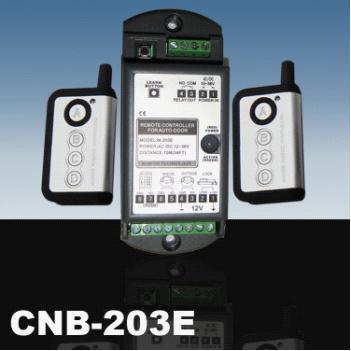

CNB-203E 多功能扩展器

操作指南

一、安全指示

非常感谢购买本产品，为了正确使用本产品，请在使用前认真阅读本操作手册。

二、产品概况

1、本产品为自学习码型，使用前须把遥控器编码学到本控制器中方可使用。（出厂时已把随机遥控器学好）同一编

码只须学习一次即可。最多能学习16种不同编码。

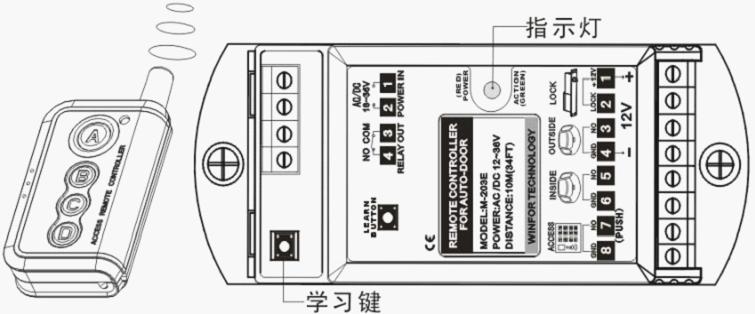

2、学习方法：按下学习键，指示灯变为绿色，进入学习状态，此时按下要学习的遥控器任意键，绿灯闪烁两下，即

可学习成功。3秒后自动退出回到待机状态。

3、删除方法：按下学习键5秒，绿灯闪烁几下，即可删除全部编码。（本产品不设单个删除）

4、按遥控器A键：内外探头感应均失效，外门禁盘失效，电锁自动上锁， 内（全锁）   外侧人员彻底无法进出。

夜间或节假日防盗上锁时段用。

5、按遥控器B键：外探头感应失效，并且电锁自动上锁，但外门禁盘和内感（单向）  应器有效，只有内部人员

刷卡可以进入。内探头有效，可以出去。下班前清场时段用。

6、按遥控器C键：内外探头及门禁器全部失效。自动门保持全开状态，不关（全开）  回。搬运、临时通风及应急时

段用。

7、按遥控器D键：内外探头感应有效。电锁不上锁，正常营业工作时段用。（双向）

三、产品整体特征

1. 大电流电锁输出模块。

2. 特有12V∽36V交直流电源输入，方便直接从平移门机组取电。

3. 精致外壳设计；易固定，体积小巧。

4. 内置突波吸收器，可有效防止电锁动作时的回流火花。

5.四键遥控器人性化设计，轻松进行自动门的四种工作状态切换。

6. 所有感应门控信号统一进扩展器，由扩展器输出接点自动开门信号和门禁电锁信号。并已作内部时差配合，确保顺畅自动拔锁开门。

7. 遥控切换时有声响指示，同时红灯也会变绿，可以确认切换是否有效。
