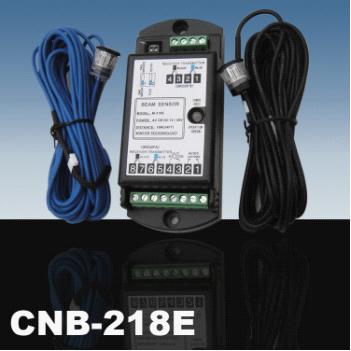

CNB-218E 安全光线







产品应用:



本产品由成对的发射、接收光眼和主控制器组成;主要应用于各平移自动门以及电动伸缩门、自动卷闸门的安全防夹(人或物)辅助功能。能准确可靠探测到通过人或物,给自动门提供一停关又开的开门信号,从而避免自动门夹人夹物的安全隐患事件。最大特点:发射接收距离远(可达10米);光眼安装布线灵活方便,对眼容易,调整容差较大;光眼头固定牢固,不易脱;抗干扰能力强,不受各种可见光、非调制红外光的干扰和误触发;单束光、双束光自行可选;信号接点输出延时灵活可调;

整体特征:

1.采用微电脑控制技术,系统集成度高,稳定性强。

2、国际通用光学镜头设计,聚焦性好,受控角度合理,安装对射方便。

3、采用微电脑特殊编码收发技术,发射接收距离远,抗干扰能力强。

4、采用德国接收滤波、解码、放大系统,有效解决抗自然日光干扰问题。

5、发射头采用低功耗高脉冲发射技术,发射距离远,耗电省,镜头寿命长。

6、具有单组或双组收发镜头分体连接输入,连线屏蔽性好。可一控一束光,
也可一控双束光。

7、光线遮挡触发后,输出接点信号可灵活调节接点延时时间。

8、宽电压输入设计,12∽36V交直流电源输入均有效。

安全光线应用安装注意事项

电眼头安装时,钻孔的孔径为13MM

单束光时,建议离地安装高度:60CM 双束光时,一组安装离地高度30CM,另一组离地高度90CM

选择单束光时,发射接收光眼头必须接在8拼端子的主收发端子上,否则接在副收发端子会导致控制失效!

收发对射的电眼头,有一定的自动捕捉范围,但安装时请务必对正,确保水平、垂直方向的一致性。

收发对射的电眼头之间,平时应注意不能摆放盆景或其它堆放物以免引起阻挡误动作。

本系统具有优良的抗自然光干扰能力,但安装时应尽量避免强烈太阳光的直接正面直射电眼头。

要确保安全光线离地高度不小于20CM.

主要技术参数

供电电源:AC/DC1236V 静态电流:25mA 动作电流:40mA

最大收发距离:10

输出接点吸合保持延时:01.5秒可选

外接配线:发射线(蓝色)6米;接收线(黑色)6

光束数:单束光或双束光可选

工作环境温度:-42℃∽45℃ 工作环境湿度:10∽90%RH

外观尺寸:123mm(长)×50mm(宽)×32mm(高)(主控制器)

外观尺寸:19mm(长)×12mm(直径)(电眼头)
